実施部署 | 村上支店 |
---|---|
発注者 | 新潟県村上農地事務所 (現村上地域振興局農林振興部) |

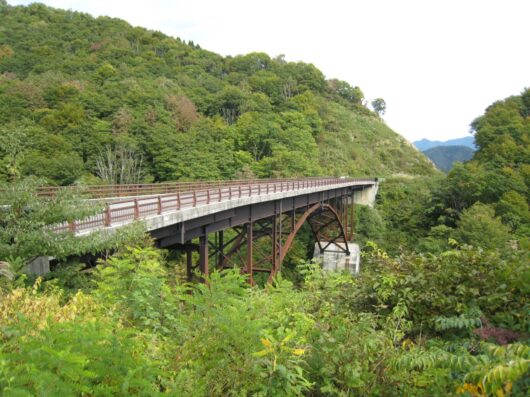

場所 | 村上市街の北東約20kmに位置する天蓋山(634m)の裾を流れるV字谷地形の天蓋沢(川)に架設(橋面下40m)(平成8年度に完工した山間地農道における鋼製上路式アーチ橋(鋼逆ランガー桁橋)) |
業務内容 | 道路規格:3種4級 橋長:100m(平面線形 直線、斜角90°) 支間:アーチ支間長 60.0m 幅員:標準部 総幅員7.700m 有効幅員6.500m 拡幅部:A1側 総幅員9.568m 有効幅員8.365m A2側 総幅員9.838m 有効幅員8.635m 主要鋼材:無塗装用耐候性鋼材 架設工法:ケーブルクレーン斜吊り、直吊り工法 橋台及びフーチング基礎:深礎杭 φ2.5m L=12.0~16.5m |
実績紹介 WORKS
- 道路
- 鋼構造及びコンクリート
天蓋川 天蓋大橋実施設計
- 道路
- 鋼構造及びコンクリート
能生川 白山大橋実施設計
実施部署 | 高田支店 |
---|---|
発注者 | 糸魚川農地事務所 (現糸魚川地域振興局農林振興部) |
場所 | 2級河川能生川河口より2km上流に位置 (昭和61年度に完工した県営圃場整備能生谷北部地区の中央部を横断するPC斜張橋) |
業務内容 | 道路規格:3種4級 橋長:142m(平面線形 直線、斜角84°) 支間:60.3m×2+19.34m 幅員:9.5m(車道6.5m 歩道2.0m) 橋梁形式:2径間連続PC斜張橋及びプレテンション方式単純T桁橋 主桁構造:逆台形1室PC箱桁 主塔構造:独立2本柱RC構造 |
